不銹鋼氣動球閥的工作原理
更新時間：2015-06-11
不銹鋼氣動球閥的工作原理：

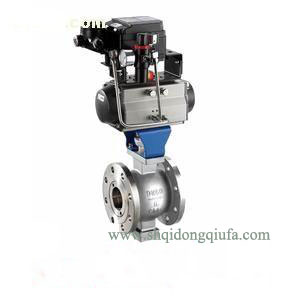

不銹鋼氣動球閥由氣動活塞式執行機構和球閥二部分組成,氣動活塞式執行機構又分單作用和雙作用二種。不銹鋼氣動球閥密封形式為軟密封和硬密封二種。
1、氣動活塞式執行機構為雙作用時；由雙作用定位器輸出的氣源信號壓力分別輸入執行機構活塞左、右二氣室，由于輸入活塞左、右二氣室的氣源壓力不同，形成壓差，推動活塞作直線運動。通過齒輪、齒條傳動，將活塞的直線運動轉換成執行機構主軸的旋轉運動，直至左、右氣室壓力平衡，運動停止。在執行機構作旋轉運動的同時帶動閥桿、閥芯作旋轉運動，改變閥芯、閥座間的流通面積，達到調節目的。
2、氣動活塞式執行機構為單作用時；由單作用定位器輸出的氣信號壓力輸入到執行機構無彈簧一側的氣室中，氣信號壓力作用在活塞上形成的推力和彈簧力之間差值的作用下，氣缸活塞作直線運動，通過齒輪，齒條傳動。直至氣信號壓力形成的推力與彈簧力平衡，運動停止。在執行機構主軸作旋轉運動的同時帶動閥桿、閥芯作旋轉運動，從而改變閥芯、閥座之間的流通面積，達到調節目的。
